Minería
Pasarelas, plataformas de acceso a equipos y descansos de escala en faena. El material y el barro caen por la perforación en vez de acumularse.
Línea Piso Perfilado · MetalCorp
Piso perfilado Piso y viga en una pieza.
Una plancha de acero estampada y plegada en frío: la cara de arriba queda antideslizante y los pliegues laterales trabajan como viga. Se apoya en dos extremos y se atornilla o suelda a la estructura. Ocho formatos, tres espesores, en fierro negro o galvanizado.
8Formatos
1,5–2,0 mmEspesores
3 mLargo estándar
DICTUCTablas de resistencia
Lunes a jueves, 8:00–13:00 y 14:00–17:30 · viernes desde las 8:30 · Red de distribuidores en todo Chile
0Formatos de catálogo
0Espesores: 1,5 · 1,9 · 2 mm
0Largo estándar
0Materiales: negro y galvanizado
Dónde se instala
Aplicaciones típicas
Donde hace falta una superficie que se pise seguro, drene sola y se monte sin estructura de apoyo intermedia. Al ser la misma pieza piso y viga, cubre luces que una plancha lisa no aguanta.
Construcción
Pisos provisorios y definitivos en estructuras metálicas, y plataformas de trabajo mientras la obra avanza.
Piscicultura
Pasillos y plataformas sobre balsas y estanques. El agua escurre y no queda película sobre la superficie.
Astilleros
Cubiertas de trabajo y pasarelas en ambiente salino, donde conviene la versión galvanizada.
Andamios
Plataformas de andamio de armado rápido: liviano de subir, firme de pisar y con agarre incluso mojado.
Cubrir canales
Tapa transitable sobre canaletas y zanjas: deja pasar el agua y aguanta el paso de personas y carros.
Catálogo de formatos
Elige tus formatos y llévatelos a la cotización
Marca los formatos que te interesan: quedan adjuntos al formulario y puedes enviarlos por WhatsApp con un enlace que le abre a la otra persona esta misma página con tu selección ya marcada. El perfil de cada formato está dibujado a escala real, así que se pueden comparar de un vistazo.
¿No sabes leer las cotas? Cómo se mide un perfil está más abajo.
Ningún formato de catálogo cumple ese filtro.
Se fabrican medidas especiales. Cuéntanos la luz que tienes que salvar y la carga, y lo evaluamos con el equipo técnico.
NOTA: el largo estándar es de 3 m; se consultan largos especiales hasta ese mismo máximo. Todos los formatos se fabrican en superficie lisa o dentada y en fierro negro o galvanizado. Confirmamos medidas, material y disponibilidad exacta al cotizar.
Cotiza
Pide precio y plazo
Los formatos que marcaste llegan adjuntos a esta solicitud. Un ejecutivo revisa tu Piso Perfilado y responde dentro de 24 horas hábiles.
Cómo se mide un perfil
Las cuatro cotas
Un formato queda definido por tres medidas de la sección y el espesor de la plancha. Es el mismo orden que usamos al cotizar: ancho × alto × pestaña, y aparte el espesor.
aAncho en mm
La cara que se pisa, de pliegue a pliegue. Es la que decide cuántas piezas
necesitas para cubrir el ancho de la pasarela: 300, 250, 200 o 150 mm.
bAlto en mm
Cuánto bajan los costados. Es la altura de la viga: a mayor alto, más luz
salva la pieza entre apoyos. Hay de 50 y de 35 mm.
cPestaña en mm
El doblez final hacia adentro, al pie de cada costado. Rigidiza el borde y
es por donde la pieza se atornilla o suelda a la estructura.
dEspesor en mm
El grosor de la plancha: 1,5 · 1,9 · 2 mm. Sube la carga que aguanta y
también el peso propio; no cambia la sección.
Tablas DICTUC
Cuánto aguanta, medido
Las tablas de resistencia del Piso Perfilado MetalCorp las hizo DICTUC. Están levantadas sobre el formato 250 × 35 × 14, en sus dos espesores más usados y en dos luces de apoyo. Son las cifras del fabricante, reproducidas tal cual.
Carga límite elástico
Hasta dónde llega la pieza antes de quedar deformada de forma permanente. Es un valor de ensayo, sin factor de seguridad: no es la carga de trabajo.
| Formato | Espesor | Luz de apoyo | Carga | Deformación |
|---|---|---|---|---|
| 250 × 35 × 14 | 1,5 mm | 1,00 m | 162 kg | 9,7 mm |
| 250 × 35 × 14 | 1,5 mm | 1,50 m | 92 kg | 17,9 mm |
| 250 × 35 × 14 | 2 mm | 1,00 m | 220 kg | 8,9 mm |
| 250 × 35 × 14 | 2 mm | 1,50 m | 155 kg | 21,7 mm |
Carga admisible uniformemente distribuida
La carga de trabajo, repartida sobre toda la pieza y ya afectada por un factor de seguridad de 2,5. Es la cifra que se usa para dimensionar.
| Formato | Espesor | Luz de apoyo | Carga | Deformación |
|---|---|---|---|---|
| 250 × 35 × 14 | 1,5 mm | 1,00 m | 800 kg | 3,1 mm |
| 250 × 35 × 14 | 1,5 mm | 1,50 m | 300 kg | 6 mm |
| 250 × 35 × 14 | 2 mm | 1,00 m | 1300 kg | 3,5 mm |
| 250 × 35 × 14 | 2 mm | 1,50 m | 500 kg | 6,8 mm |
Dos cosas que conviene tener claras antes de usar estos números. Primero: la tabla cubre el formato 250 × 35 × 14 y las luces de 1,00 y 1,50 m; para otro formato, otra luz o el espesor de 1,9 mm hay que pedir el dato, no interpolarlo. Segundo: acortar la luz de apoyo rinde mucho más que subir el espesor —de 1,50 a 1,00 m la carga admisible se multiplica por más de dos y la deformación baja a la mitad—. Si tienes dudas, mándanos la luz y la carga en el formulario y lo revisamos con el equipo técnico.
Cómo se pide

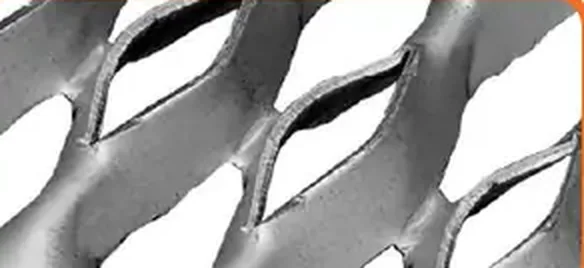

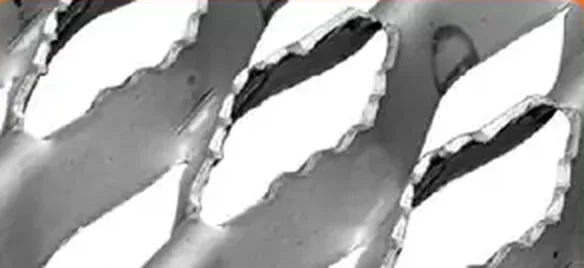

Liso o dentado, negro o galvanizado
Dos decisiones más, aparte del formato. Ninguna cambia el precio de la misma manera, así que conviene decirlas desde la primera cotización.
Fierro negro
Para interior o para pintar en obra. Es la opción de menor costo cuando la pieza queda bajo techo o dentro de un recinto.
Fierro galvanizado
Para intemperie, ambiente salino y contacto permanente con agua: astilleros, piscicultura, canales y plataformas exteriores.
Largo
Estándar de 3 m. Se consultan largos especiales, con 3 m como máximo de fabricación.
Preguntas frecuentes
Lo que más nos consultan
¿Cada cuánto hay que apoyarlo?
Las tablas DICTUC están hechas para luces de 1,00 y 1,50 m, que son
los pasos habituales. A 1,00 m la pieza rinde más del doble que a 1,50 m, así que
cuando la carga es alta conviene acercar los apoyos antes que subir el espesor.
¿Se puede cortar a medida?
Sí. Sale de una plancha estampada y plegada, no de piezas soldadas,
así que se corta sin que se desarme. El largo estándar es de 3 m y se puede pedir
más corto; ese mismo 3 m es el máximo de fabricación.
¿Cuál es la diferencia con el Grating Standard?
El Grating Standard es una malla de metal desplegado que se apoya
en un marco o en perfiles. El Piso Perfilado ya trae la viga incorporada en sus
costados plegados: se apoya solo en los dos extremos y no necesita estructura
intermedia. Si tienes una estructura ya armada, mira el
Grating Standard; si necesitas salvar la luz con la
misma pieza, este es el producto.
¿Sirve para el paso de vehículos?
Depende del peso por rueda, de la luz de apoyo y del espesor. Las
tablas de carga admisible dan el marco para evaluarlo, pero un tránsito vehicular hay
que dimensionarlo caso a caso: cuéntanos el equipo que va a pasar y lo revisamos.
¿Lo despachan a regiones?
Presencia en todo Chile a través de nuestra red de distribuidores. Coordinamos el despacho con el transportista que nos indiques o puedes enviar uno a retirar tu pedido. El material sale de la planta de Macul, en
Santiago, o de la sucursal de Puerto Varas.
¿Quién fabrica el Piso Perfilado?
Es un producto MetalCorp que AHOSA distribuye y cotiza junto con sus
líneas de metal desplegado. Las tablas de resistencia son las del fabricante,
realizadas por DICTUC.
